Z9 Plus お手軽改造 フロントをファン×2に簡易設置法

夏の間、2号機に取り付けてたHD6790ですが、10℃ほど温度が下がったので5号機に戻しました。

実をいうと、2号機に取り付け中はそれほど温度が上がらなかったのです。

果たして、ビデオカードの温度をどのように読み取ってるのか不明なのでわかりませんが、マザーボードやなんかの機材の違いではないように思えます。

5号機と2号機のエアーフローの違いで明らかなのは、ビデオカードに横から風が当たるか、当たらないかです。

なんとなくHD6790には横風が効いてるように思えます。

そこで、5号機のフロントにもう1機ファンを追加できないかやってみます。



いろいろやってたら、結構簡単につけることができました。

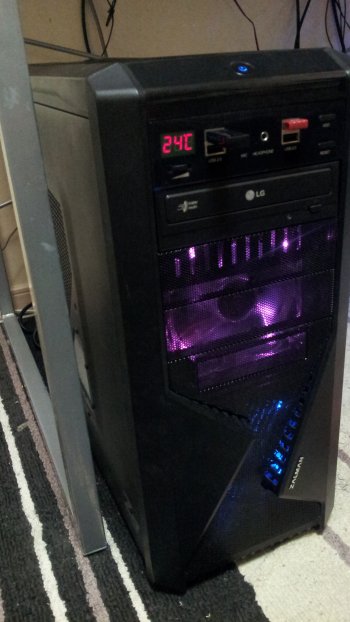

見た目にも印象が変わりますね。

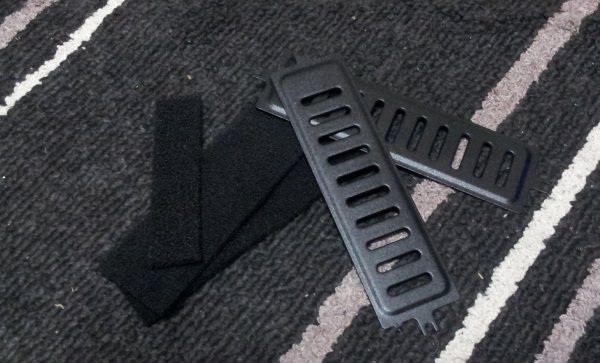

どうやったかというと、まず不要部分の鉄の柵(こいつはなんていうんでしょうね?)をとっぱらい、メッシュにはいってるスポンジもとっちゃいます。

スポンジはステーに食い込んでいるので取り外す時に注意しないと切れてしまいます。

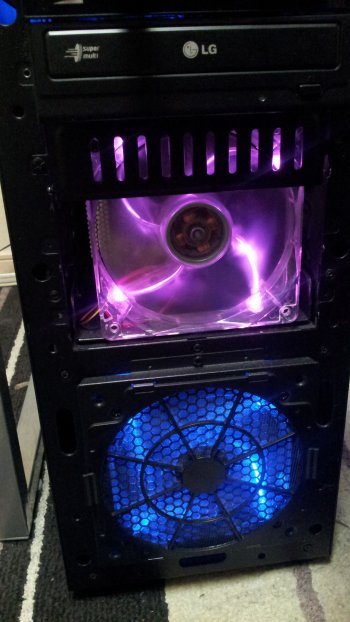

フロントパネルの構成は自分の場合、1段目と2段目を使用中のなので、3段目の鉄の柵の向こう側にファンを設置します。

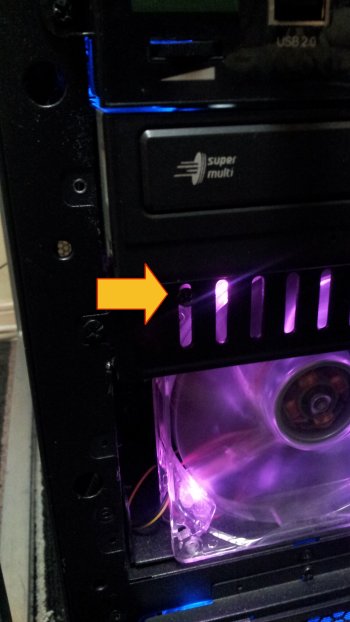

設置は簡単に柵のスリットにねじ止めしておいて、鉄の柵を付属のねじで取り付けただけです。





シンプルでよいでしょう。本当は2箇所くらいはとめたかったのですが、スリットとファンの固定部分がどうしても合わず、1本でとめました。



ファンが軽いのでなんとか止まってる感じです。そのうち斜めになってるかもです。

本当は手前側にファンを取り付けたほうがかっこいいのでしょうが、5インチベイと3.5インチベイの間にプラスチックのしきりがあって邪魔なんですよね。


肝心のエアフローですが、やってみて気がつきました。

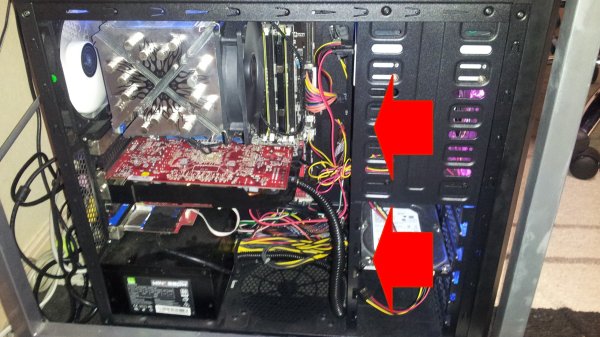

マザーボード P5K-Eではビデオカードの位置がファンとファンの中間になってしまい、風があたらず・・・・。




なんのための改造なのか・・・トホホ・・・・・。

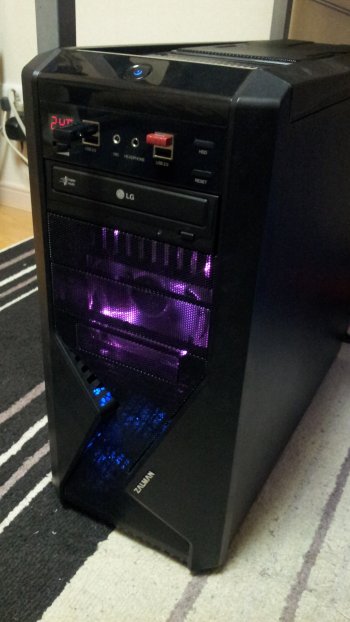

改造後のフロント見てたら、色はともかく印象が変わって気分がいいので、しばらくこのままのにしようと思います。
