SST PS07B(M-ATXケース)をかまう MISSON7 グラボを静音化せよ!

皆さん、こんばんは。
あーあ。
相変わらずな金欠な毎日。
そうそうとPCパーツは買えません。
気分が落ち込んだ時とか
新しいパーツを

買いたい!

取り付けたい!

どうやって使うか試行錯誤したい!

衝動に駆られますね。
なんだか最近は我慢ができなくて困ったものです。
今回は買わずに対処しました。
新ケースのSST PS07Bを設置して
追加で取り付けたGeforce 8400GSのファンの音が気になるのです。
このグラボの評判もみても誰も煩いと言っている人はいません。
実際、2mほど離れれば聞こえないほどの小さな音です。
問題は、寝るときに使うので、どうしても部屋が静まり返った時
アンド
自分の頭のすぐ上にあるので、必要以上に
音が気になってしまうのですよね。


グラボの静音化を考えました。
グラボを静音化する場合、皆さんが一番行うのはファンレスグラボへの交換でしょう。
実際、この程度のグラボなら3000円~4000円も出せば
新品のファンレスグラボが手に入るでしょう。

でも今回は購入しませんでした。
もともとが、あまりにも贅沢すぎる望みだからです。
一番最初にGefoce MXを買って、取り付けたときのあの感動。
最近はすっかり忘れてはいないだろうか?
自作パソコンをいじりだした最初の頃。
キットで作ったパソコンをベースにパーツを増設して
驚くほどの性能の向上に、身震いして
興奮して眠れなくなるほどのあの感動。
たかがちょっと音が煩い程度でグラボを買い替えるなんて

もっと能力が向上するとか、新しい事ができるとか、凄く便利になるとか
そういう事にお金を使おうと思いました。

そこで、もう使っていないファンレスグラボからヒートシンクを移植できないか
考えたわけです。

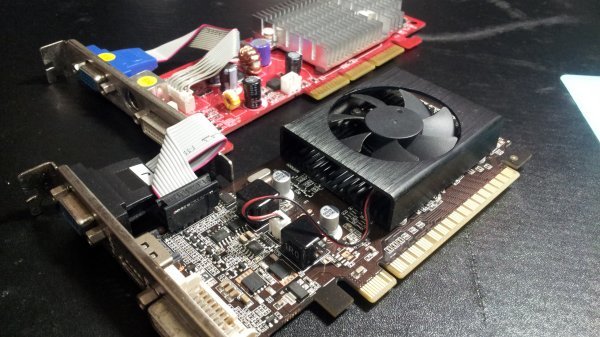

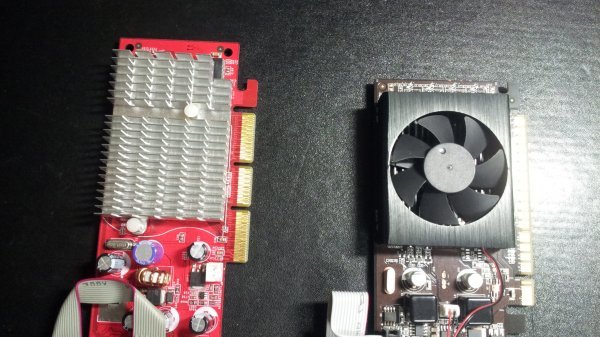

AGP接続の古いグラボをひっぱり出してきて比較してみます。
ファンの周辺にコンデンサなどの突起物がないので、取り付けられる気がしてきます。
このヒートシンクでどの程度の冷却効果が得られるか?
それが問題ですね。
まずはサクッとヒートシンクに交換しようとおもった・・・・のですが?

あれ?これ?

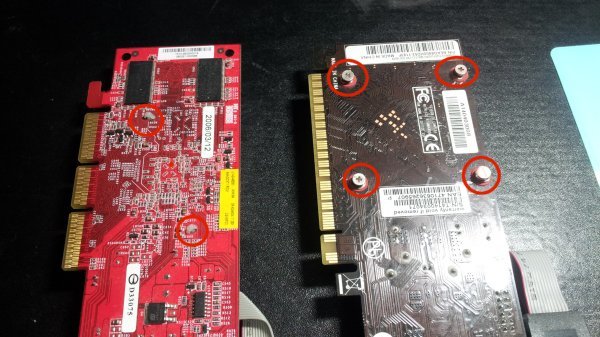

取り付け穴がぜんぜん違くねぇ?
きっぱり諦めました^_^;

サクッと次の策に移ります。
このグラボは中古で買って、なんのメンテもしていません。
もしかしたらファンをメンテしたら静かになるんじゃないかと考えました。
ファンにアクセスするため、まずはヒートシンクから。
4本ネジを外せば、ヒートシンクを外せますね。

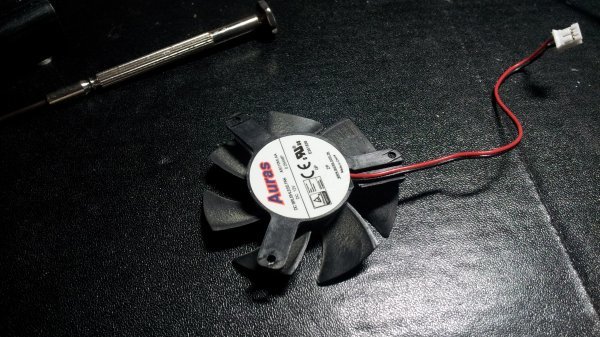

ファンは小さいネジで3箇所止まってましたので、慎重に外してファンを取り出しました。

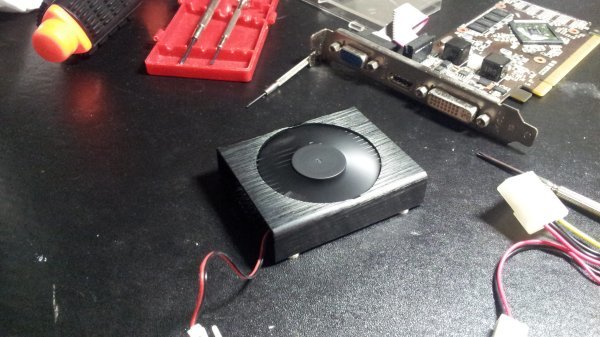

ファンの裏に貼ってあるシールを剥がしたら、
ブレードを止めているリングが見えるかなと期待しましたが
残念ながらこのファンは密封型で
メンテナンスでアクセスする事はできませんでした。


何をやってもうまくいかず、八方塞がりに。
しばらくボーーーっとしてました
ポカーンと天井を見上げると
自分が何をこんなに悪戦苦闘しているかわけわかんなくなってきました。
もう・・・・買っちゃえば?
悪魔がささやきます。
こうなると、葛藤が始まるのがいつものパターン。

買って楽になれよ。新しいパーツで遊べるぜ!
しょーもない物買っても意味が無い!

頭の中をグルグル回り、目の前に転がるグラボを見ていました。



アイデアってのは突然降ってくるもんですね
ファンの回転数制御をやればいい事に気が付きました。
このグラボの場合は温度によらずファンが100%回るタイプです。
Geforceですから、ソフトウェア的にnvidia tweak toolを
使ってファン制御すれば簡単なのですが
残念ながらもともと温度制御ファンではないので無理でしょう。
ハード的にファンに送る電圧を制御する必要があります。

で、ファンコンを使う事にしたのです。
ファンからは赤いコードと黒いコードの2極しかなく
そのままファンコンの3PINコネクタに接続する事ができません。

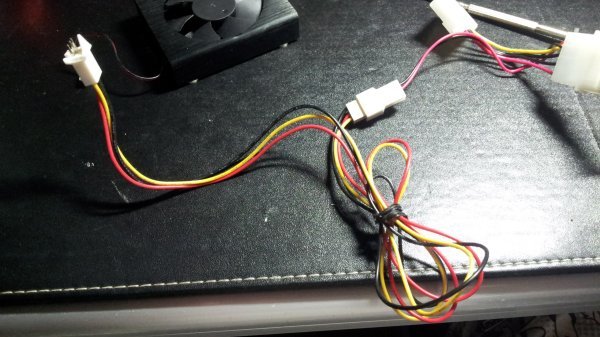

そこで、昔、何かのおまけで手にいれた3PIN延長コードの先端をちょっと加工して
ファンから出ているソケットに接続できるようにしました。
コードは単純に赤と赤、黒と黒を接続してみました。
取りあえず、ちゃんと回転するか見たかったので

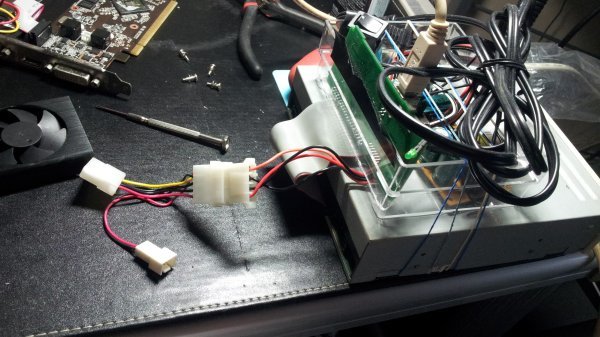

延長コードをファン用3PIN→4PINペリフェラルを使って接続。
その先にはこの前作ったUSB接続用ドライブの電源部分を接続。
ドライブのUSB化で適当に作ったユニットですが、
普通に100V→12V変換機として使えるので便利ですね。
このドライブUSB化装置が気になる人はこちら
↓  ↓  ↓  ↓
IDE接続のDVDドライブをUSB化

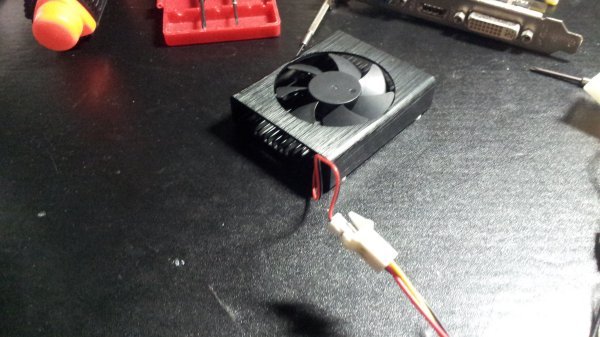

無事にファンが回転しました。
ここまで出来れば、もう見えましたね。
3PIN用延長コードの先端をファンコンに設置しまして
つまみで調整すれば、ほとんど無音化に成功です。
ちなみにファンコンはまだ若いころに買った、こんな骨董品です。
半分くらいに速度をおとしていたんですが
流石にHD動画を観ているとグラボ温度が65℃にまで達するので
70%くらいで、静音化とクーリング効果の両立を図りました。
今は温度が下がってきているのもありますが、
HD動画を2時間見ていても51℃程度までで済んでます。



ということで。


長々と続けてきました新ケース導入MISSONはこれにて終了です。


お付き合いいただき、誠にありがとうございました


では!
